WCPS是填補國內空白的第一代控制保護開關，是巨川電氣侵力研發的專利控制保護開關！WCPS系列產品是斷路器、接觸器、熱繼電器、熔斷器等低壓電器的最佳替代產品。CPS是WCPS系列的升級換代產品。是替代目前的電磁起動器、保護式和 組合式起動器的理想產品。現面向全國誠招代理！我們真誠地希望與您共同合作，共圖發展。
WCPS控制保護開關國家專利證書
WCPS控制保護開關國家專利證書 )
2WCPS結構特點
WCPS主要由主電路接觸器、智能控制器、電磁機構、操作機構以及輔助觸頭等附件模塊組成。主電路接觸
組由橋式、雙斷電觸頭、柵片滅弧室、限流式快速動作機構等組成，每極一組，在負載端短路時，快速
動作分開主觸頭，同時帶動操作機構切斷線圈回路使各相處于斷開狀態。
由WCPS產品采用模塊化的單一產品結構型式,集成了傳統的斷路器（熔斷器）、接觸器、過載（或過流、
斷相）保護繼電器、起動器、隔離器等的主要功能,具有遠距離自動控制和就地直接人力控制功能,具有
面板指示及機電信號報警功能,具有過壓欠壓保護功能,具有斷相缺相保護功能,具有協調配合的時間－電
流保護特性（具有反時限、定時限和瞬時三段保護特性）。根據需要選配功能模塊或附件,即可實現對各
類電動機負載、配電負載的控制與保護。
從其結構和功能上來說,WCPS系列產品已不再是接觸器、或斷路器、或熱繼電器等單個產品,而是一套控制
保護系統。它的出現從根本上解決了傳統的采用分立元器件（通常是斷路器或熔斷器+接觸器+過載繼電
器）由于選擇不合理而引起的控制和保護配合不合理的種種問題,特別是克服了由于采用不同考核標準的
電器產
品之間組合在一起時,保護特性與控制特性配合不協調的現象,極大地提高了控制與保護系統的運行可靠
性和連續運行性能。
3WCPS功能及用途
一、.高效節能，溫升低
WCPS控制與保護開關電器采用新型節能技術，開關電磁系統采用了啟動電流電路與開關吸持電流電路，開
關電磁系統交流啟動，單片機控制的直流保持吸合的工作模式。使開關電磁系統的鐵芯損耗和短路環損
耗降至最低，線圈銅損耗僅為原來的4%左右，從而最大程度的節約了電能，同時降低了開關電磁系統的
溫升及噪聲。
二.性能可靠，壽命長
WCPS控制與保護開關電器的電磁系統增加了緩沖裝置，減少了開關電磁系統的能量沖擊，從而提高

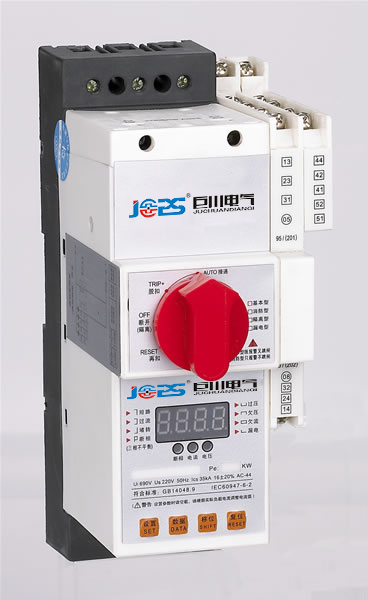

WCPS控制保護開關
WCPS控制保護開關
了開關的吸合性能，延長開關的使用壽命。WCPS控制與保護開關電器微電子方面采用了優質的單片機
（PIC）及名牌電子元器件，精心設計的電路，從產品的硬、軟兩方面優化設計減少了電磁干擾，提高了
產品的可靠性。
其具體功能特點具體如下：
1、具有遠距離自動控制和就地直接人工控制功能；2、具有面板指示及機電信號報警功能；
3、具有協調配合的時間-電流保護特性（具有長延時、短路短延時、和瞬時三段保護特性)；4、具有斷
相、過流、堵轉、短路、欠流、過壓、欠壓、漏電、三相不平衡、隔離、啟動延時（避開啟動大電流
、它和過流動作時間分開）等諸多功能；
5、監控器對各種運行、故障等狀態采用LED顯示。具有電壓表、電流表功能；
6、配有設置鍵，移位鍵、數據鍵、復位鍵、可對各種參數進行設定和查詢；由于WCPS采用MCU的E2PROM存
儲記憶技術，實現參數設定，斷電后設定參數仍保存下來，無須再設定；
7、具有故障記憶功能，便于故障查詢、分析；
8、具有RS485通信接口，開放式現場總線（Mod Bus協議等），給用戶系統集成帶來方便，便于用戶實現
智能化管理。
9、用戶根據需要選配功能模塊或附件，即可實現對各類電動機負載、配電負載的控制與保護。
用途及適用領域
1.由于WCPS具有控制與保護功能集成化，模塊化結構，體積小，對環境污染的防護等級高，分斷短路電流
能力高，飛孤小、電壽命長、連續運行性和可靠性高，安裝使用及維修操作方便等一系列優點，特別適
用于現代化建筑中的泵、風機、空調、消防、照明等電控系統。冶金、煤礦、鋼鐵、石化、港口、船舶
、鐵路等領域的電動機控制與保護。電動機控制中心（MCC）尤其是智能化電控系統或要求高分斷能力的
MCC（如果要求Ics達到80KA的配電控制系統）。工廠或車間的單電機控制與保護。
2.由于應用了先進的數字處理技術，測量精度高，線性好，故障分辨準確可靠，抗干擾能力強。本產品
既可以遠極力控制也可以就地直接人工控制與好戶配合、短路后連續運行、防護等級高、分斷能力高、
飛弧距離小、壽命長、體積小、安裝使用及維修方便、附近多種等諸多優點:
配套附件齊全輔助觸頭與信號報警觸頭、分勵脫扣器、遠距離再扣器、門或抽屜的面板操作機構、控制
電路轉換模塊等，在單一產品上可構成完整的控制與保護單元，實現協調配合的控制與保護功能。 活橫
裝、垂直安裝、水平安裝均不影響使用性能。可廣泛應用于緊湊型成套裝置中，包括固定式或抽屜式
WCPS
WCPS
的MCC柜中，特別是WCPS－12、16、18、32、45在1/4和1/2抽屜中應用，具有分離元器件不可比擬的優越
性。c. 安全可靠、防護等級高板前、插入式板后接線的接線端子均具有防觸指功能，配備高防護等級外
殼后，可適用于民用建筑的潮濕場所、地下室、水泵房、煤礦、港口、船舶、石化等領域，是替代目前
的電磁起動器、保護式和 組合式起動器的理想產品。WCPS主要用于交流50HZ（60HZ）、額定電壓至690V
、電流自0.16A~100A的電力系統中接通、承載和分斷正常條件下包括規定的過載條件下的電流，且能夠
接通、承載并分斷規定的非常條件下的電流（如短路電流）。
適用領域：
工業設施
冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的配電和電動機保護與控制系統；
電動機控制中心（MCC）,尤其是智能化電控系統或要求額定運行分斷能力Ics高達80KA的配電控制與保護
系統；
單電機控制與保護系統；
配電中心
商業及民用設施
現代化建筑中的照明、電源轉換、泵、風機、空調、消防、照明等電氣控制與保護系統；
遠程控制照明系統。
醫院
信息處理中心（銀行、市政、證券交易中心等）
電信通訊機房
商業大樓（大型購物中心、超級市場、超市等）
基礎設施
港口或鐵路系統（航空港、鐵路客運中心等）
高速公路照明或通風系統
軍隊駐地控制保護系統（如邊防哨所、雷達機站）
消防系統
各種場合的消防泵,風機等
4WCPS型號
以WCPS(12C/15C/16C/45C100/125)基本型產品作為主開關，通過與各種機構和功能附件組合，構成如下
各系列產品：
WCPS-B 數字基本型控制與保護開關電器
WCPS-E 液晶高級型控制與保護開關電器
WCPS-F 消防型控制與保護開關電器
WCPS-G 隔離型控制與保護開關電器
WCPS-L 漏電型控制與保護開關電器
WCPS-T 通訊型控制與保護開關電器
WCPSD 雙速型控制與保護開關電器
WCPSD3 三速型控制與保護開關電器
WCPS-SWCPSN 可逆型控制與保護開關電器
WCPSJ 星三角減壓起動器
WCPSZ 自藕減壓起動器
WCPSR 電阻減壓起動器
控制保護開關雙電源
控制保護開關雙電源
5WCPS安裝注意事項
1、設備安裝要求
為保證保護特性準確性WCPS安裝連接導線應符合規定，使用前應仔細檢查線圈電壓和附件控制電源電壓是
否正確一致，以免損壞WCPS。操作旋鈕應能正常操作，“AUTO”位置，電磁鐵應吸合，操作旋鈕旋
到“OFF”位置，電磁鐵釋放，其安裝面允許相對其軸心左右旋轉90°安裝。
WCPS如在脫扣狀態（既旋轉在“TRIP”位置），應將旋鈕旋至再扣位置（RESET）然后旋至：“AUTO”位
置，才能實現遠距離控制。
在運輸和存儲過程中不應受到風雨侵襲，使用前應放置在日平均相對濕度不大于90%（在25℃時），周圍
溫度不高于+40℃且不低于-25℃的倉庫中
2.參數設置與運行
運行前用戶應對WCPS設置參數，空參運行，（在電動機啟動和運行時，按設置鍵無效），按設置鍵選擇設
置類型，依次按移位鍵，選擇數據移位，按數據鍵進行數據修改，某參數設定完畢，再按設置鍵，進入
下一項設置狀態，值至結束，不需的選項應放棄設置，所有參數設置完畢后，按復位鍵，退出設置狀態
。
舉例如下：
產品WCPS-45/M16 電機5.5KW I=12A 設置： Ie=12A，啟動延時T=6s，過流反時限保護F3，三相電流不平
衡百分比值=30，過壓值=264V。欠壓值=187V，欠流值=7A。
開始運行時，顯示電壓值，按移位鍵可定向顯示A相、B相、C相、L（漏電）電流運行情況。
空載運行，按數據鍵，與面板故障類型符號對照，可查看前3次故障類型。
6正常工作條件
■ 周圍空氣溫度 △上限值不超過+40℃
△下限值不低于-5℃
△日平均值不超過+35℃
△當周圍空氣溫度超出以上范圍，用戶可與我公司協商
■安裝地點的海拔高度不超過2000米
■大氣條件：
大氣相對濕度在周圍空氣溫度+40℃時不超過50%；在較低溫度下可以有較高的相對濕度。月平均最低溫
度為+25℃時，該月的平均最大相對濕度為90%，由于溫度變化發生在產品上的凝露必須采取措施
■污染等級：3級
■安裝類別：Ⅲ類（690V系統）、Ⅳ類（380V系統）
■控制電源電壓應在（85%～110%）Us的波動范圍內
